環境監控方案 Case

萬向集團海南分廠設備改造方案

日期： 2021-01-19 14:46:34.0
瀏覽次數： 14039

扭力機數據采集接口定義及方式

扭力機轉矩輸出信號為⊿2.5V，采集間隔需小于100ms。信號輸出接口為MON.,使用引腳定義為PIN.1和PIN.6。


壓力機數據采集接口定義及方式

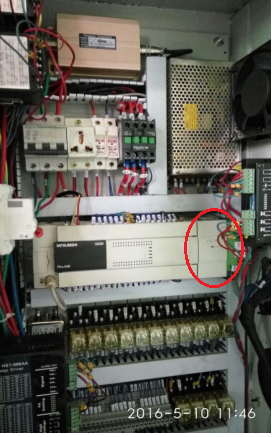

壓力機壓力值輸出信號為0-10V，信號輸出接口為圖片紅色標注地方，使用引腳定義為綠色為信號正，黑色為信號負。

壓力機安裝示意圖

方案描述

壓力機與扭力機公用一個數據采集卡，輸出信號為USB信號，該信號直接接入現場機臺的工控電腦上，工控電腦上安裝數據采集軟件，將壓力值、扭力值采集到電腦端軟件，電腦端軟件會自動將數據寫入指定服務器，以供用友軟件方使用。

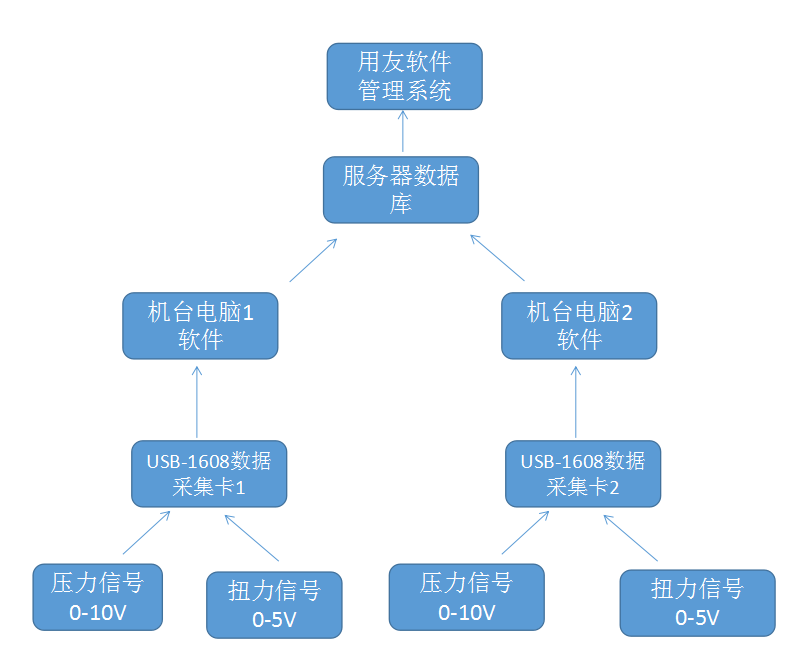

拓撲圖

產品簡介

USB1608數據采集卡介紹圖

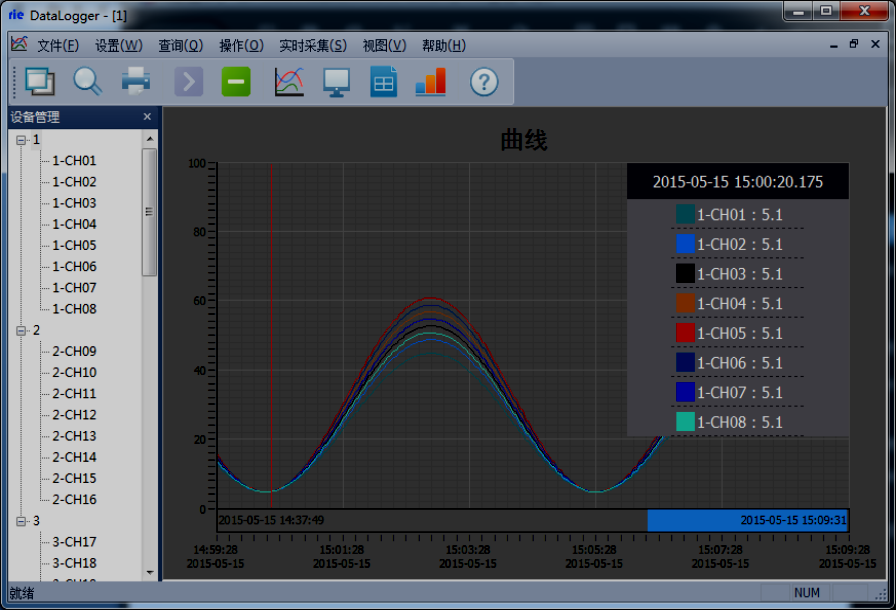

電腦軟件（曲線界面）

PC端曲線界面圖

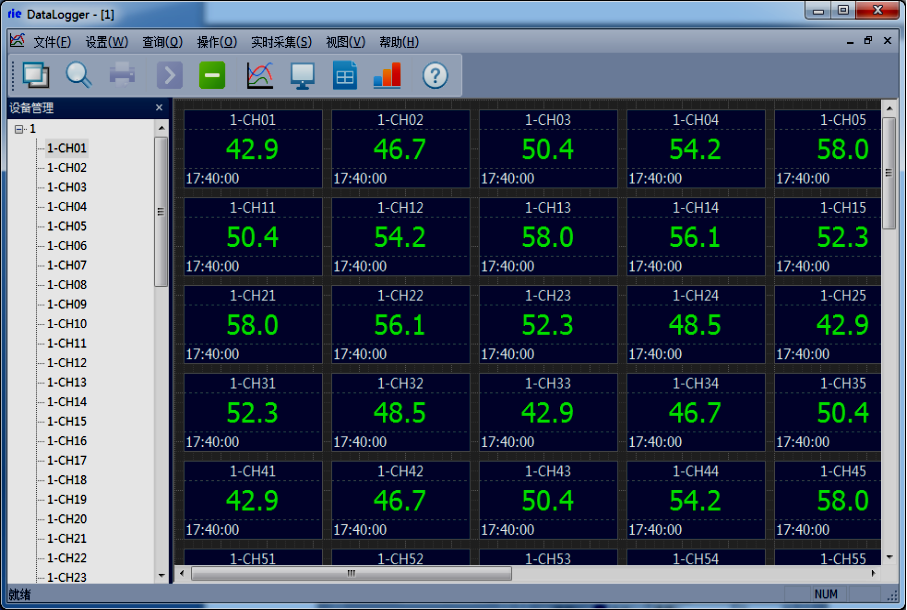

電腦軟件（數顯界面）

PC端數顯界面圖

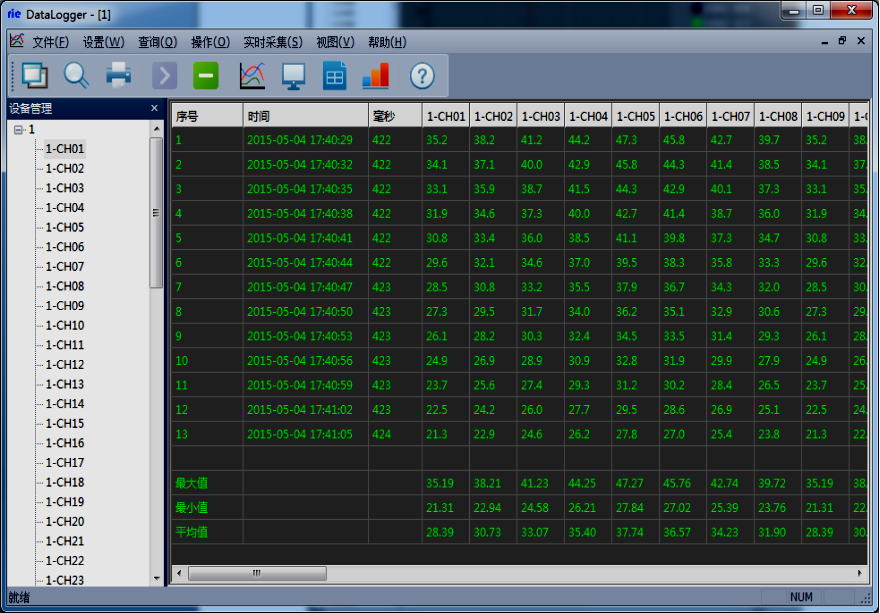

電腦軟件（列表界面）

PC端列表界面圖
