產品詳情
規格參數
外觀尺寸
測試報告

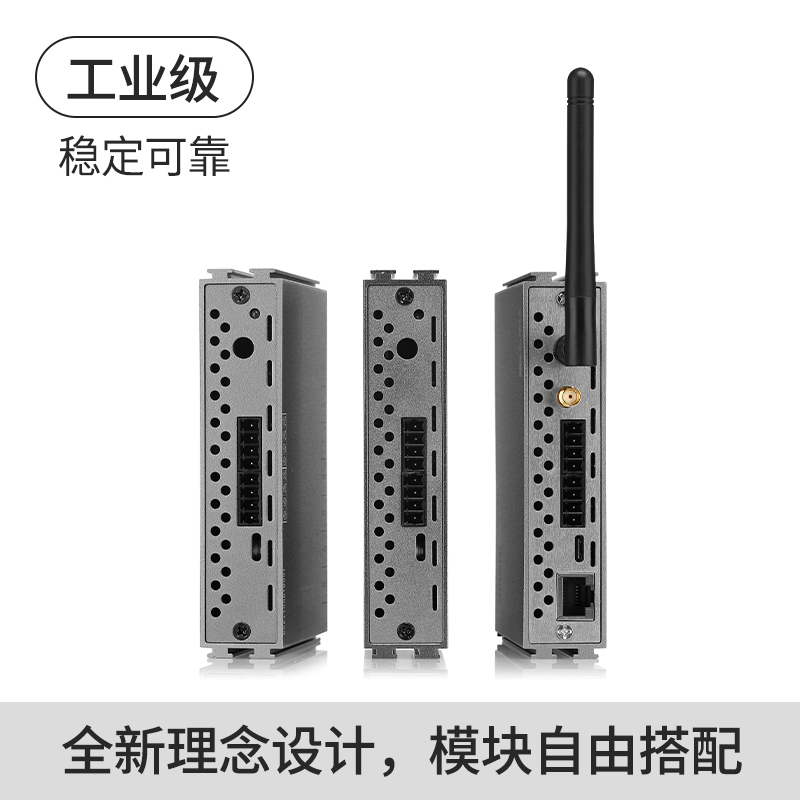

新TP1608系列模組

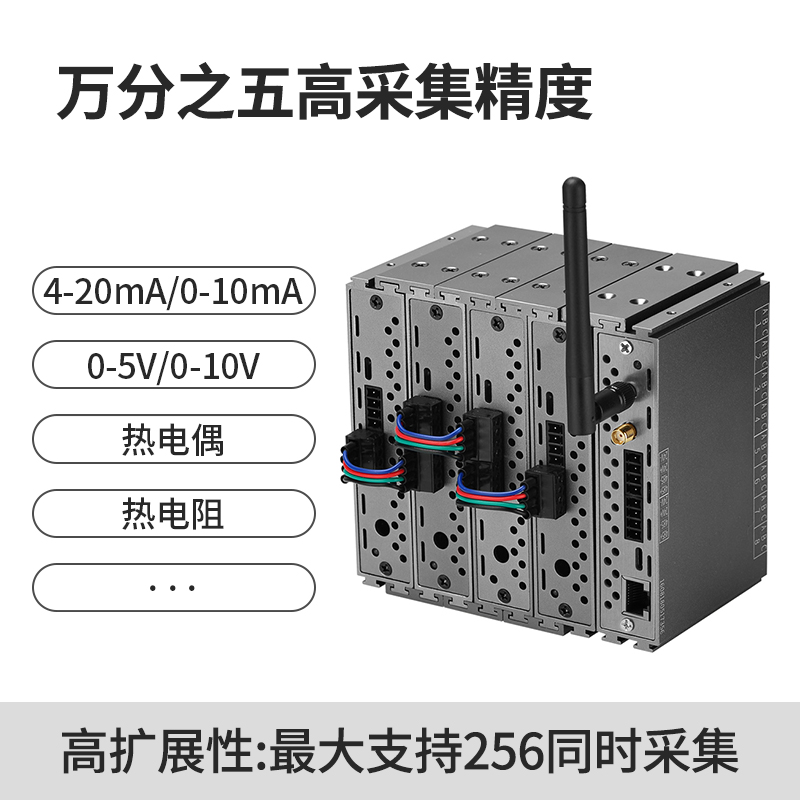

TP1608采集模組分為主機TP300和數據采集模塊TP1608組成，TP1608采集模塊采用24位高精度AD采樣芯片，精度可達到萬分之五，差分隔離技術，讓采樣更穩定，更精準。通道類型支持熱電阻信號、熱電偶信號、電流信號、電壓信號任意切換。通道個數自由組合，最大支持256通道同時采集。

TP1608模組與數據采集現場的各種應用

1、監控PLC、觸摸屏及其他二次儀表監控
2、WIFI+以太網局域網（物聯網）
3、ZIGBEE無線分散式數據監控

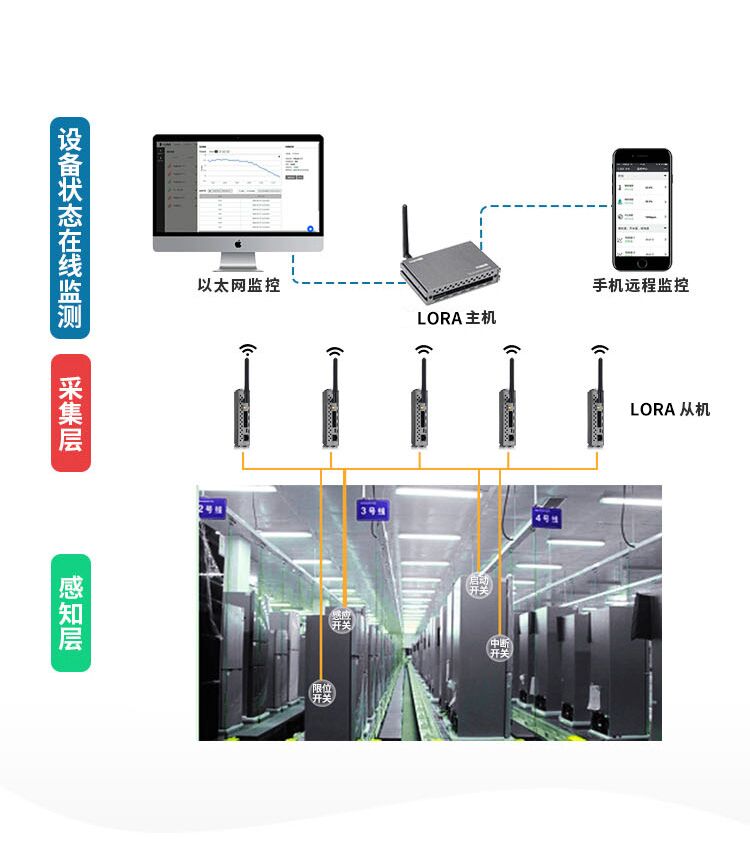

4、LORA無線分散式數據監控

選型說明

產品型號	型號說明	備注

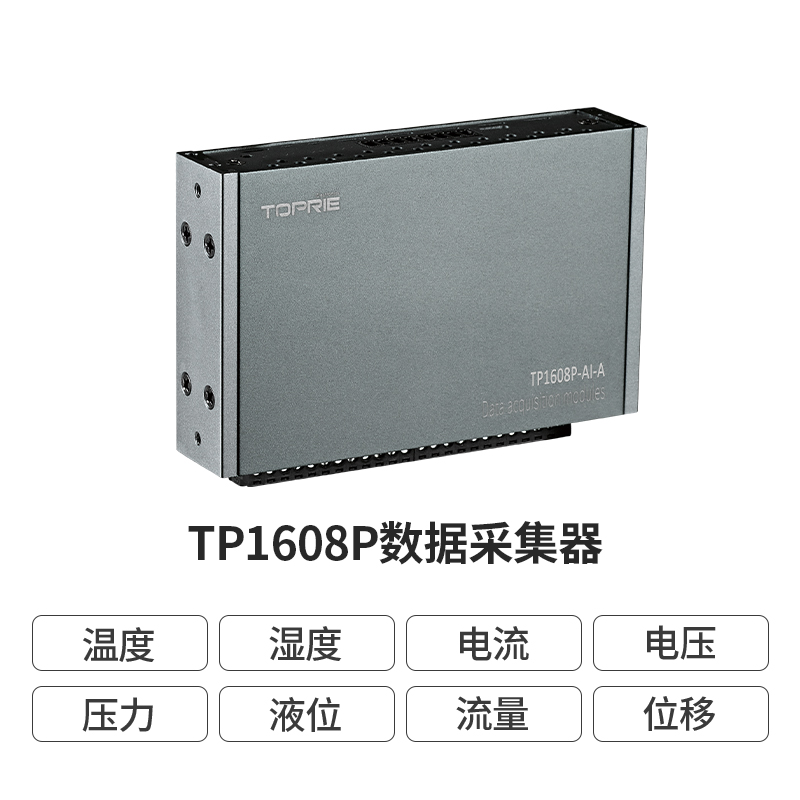

TP1608P-AI-A	RS485通訊、USB通訊	標配 RS485、TYPE-C 接口
TP1608P-AI-Z	ZIGBEE無線通訊
TP1608P-AI-L	LORA無線通訊

規格參數

通信接口特性：

(1) RS-485接口
RS-485(2線)雙口并聯 通訊參數:9600bps 8,N,1
可達通信距離：1.2公里
通訊協議：ASCII協議、Modbus RTU協議
設備地址范圍：1~255
RS-485通信線上浪涌、靜電（4000V）保護

(2) USB接口（金屬外殼標配）
標準TPYE-C接口，可用于通訊、參數配置、設備供電
通訊參數：9600bps 8,N,1
通訊協議：ASCII協議、Modbus RTU協議

數據采樣口特性：

通道數: 8路差分

AD等級：24位高精度專用IC

采樣模式：輪巡式獨立采樣

采樣對象：見下表1

采樣精度：見下表1

采樣速率：8HZ

通道間隔離電壓：400V AC/DC

與供電電源隔離電壓：1500V DC

故障與過壓保護：承受電壓±15V

輸入阻抗：大于2M（電壓型）小于50Ω（電流型）

溫漂：±25PPM/℃

年漂：±100ppm/Y

靜電防護：2000V
電源特性：

電源：直流＋8V~＋28Vdc（端子）、+5V（USB）

功耗：0.15W
電源反向保護、錯接保護

環境特性：

工作環境：-20℃～70℃ 0～95%RH無結露

儲存環境：－25℃～85℃ 0～90%RH無結露
機械特性：

殼體材料：ABS/鋁型材

外殼顏色：暗灰色/錆色

尺寸：90*63*25mm/121.7*80*25.6mm

嵌殼體安裝方式：嵌入式/國標C45導軌安裝

防護等級：IP40

防火等級：UL94

認證資料：

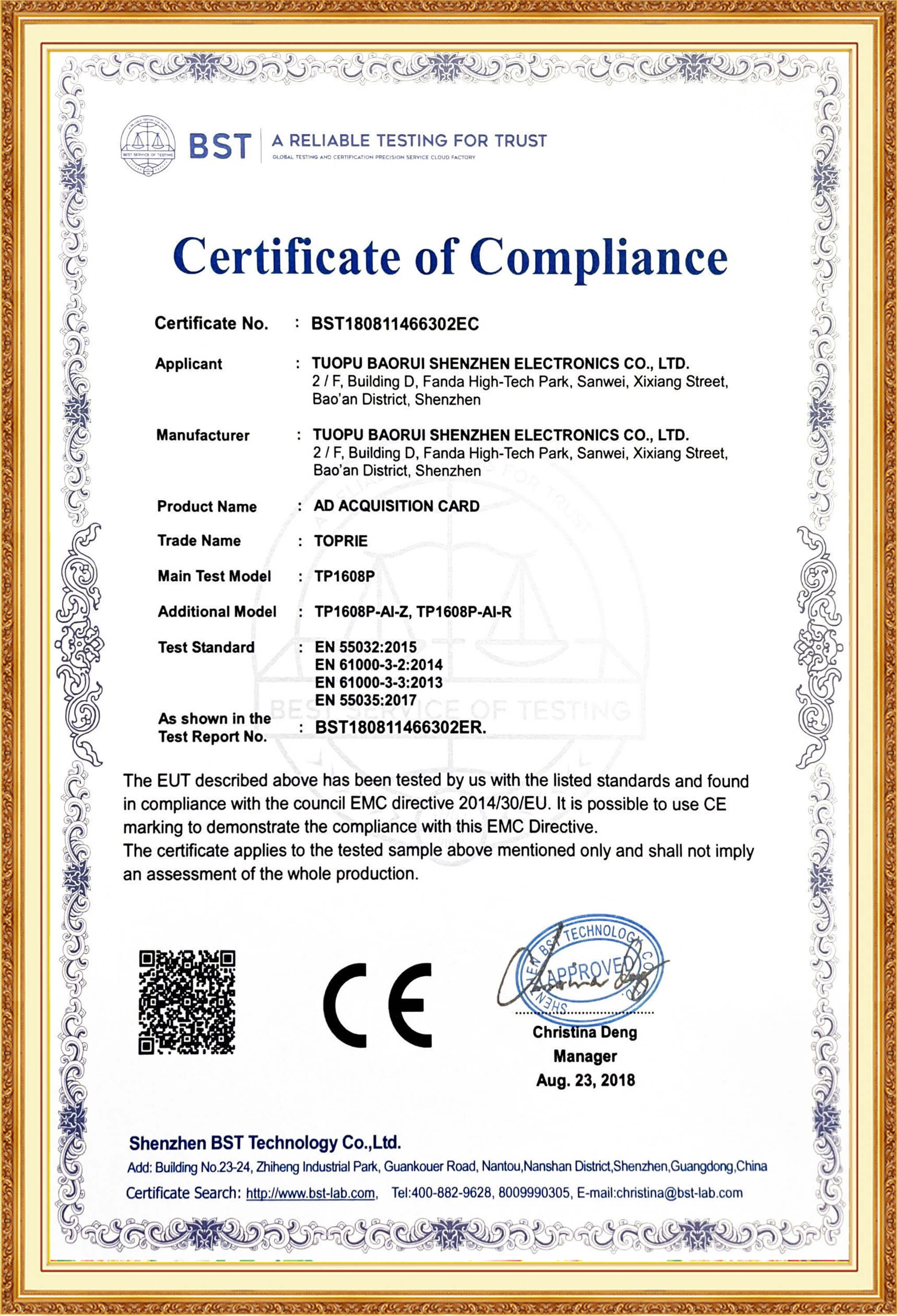

通過CE、FCC、ROSH認證

輸入類型	可以測量的范圍（示值范圍）	測量精度（引用誤差、絕對誤差）	ASCII協議示值以及分辨率	Modbus協議有效數據位
0-10V	-0.5V至+11.000V	0.001%F.S ±0.0001V	+01.000 1digit	0.01%
0-5V	-0.5V至+5.500V	0.02%F.S ±0.0001V	+01.000 1digit	0.01%
±20mV	-21mV至+21mV	0.0025%F.S ±0.001V	+10.000 1digit	0.1%
±100mV	-110.0mV至+110.0mV	0.0005%F.S ±0.001mV	+099.00 1digit	0.1%
4-20mA	3mA至+21.00mA	0.005%F.S ±0.001mA	+01.000 1digit	0.1%
K	-60℃至+1372℃	0.05%F.S ±0.5℃	+1000.0 1digit	1%
J	-200℃至+1200℃	0.05%F.S ±0.5℃	+1000.0 1digit	1%
E	-200℃至+1000℃	0.05%F.S ±0.5℃	+0999.0 1digit	1%
T	-200℃至+400℃	0.1%F.S ±0.5℃	+0300.0 1digit	1%
N	-200℃至+1300℃	0.05%F.S ±0.5℃	+0300.0 1digit	1%
w	+1500℃至+2315℃ 0℃至+1500℃	0.2%F.S ±1.1℃ 0.1%F.S ±1℃	+1000.0 1digit	1%
R	+300℃至+1768℃ 0℃至+300℃	0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃	+1000.0 1digit	1%
S	+300℃至+1768℃ 0℃至+300℃	0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃	+1000.0 1digit	1%
B	+600℃至+1820℃ +400℃至+600℃	0.1%F.S ±1.0℃ 1%F.S ±1.7℃	+1000.0 1digit	1%
Pt100	-200℃至+660℃	0.05%F.S ±0.3℃	+0300.0 1digit	1%
CU50	-50℃至+150℃	0.2%F.S ±0.3℃	+0100.0 1digit	1%
Pt1000	-200℃至+300℃	0.1%F.S ±0.3℃	+0100.0 1digit	1%

測
量
范
圍

預熱時間	30分以上
周?chē)?br /> 用溫度	-20℃至+70℃
周?chē)?br /> 用溫度	0至95%RH（沒有結露）

環境適
應能力
