無線網關方案 Case

MCGS觸摸屏通過DTU無線遠程監控方案

日期： 2021-01-19 15:04:29.0
瀏覽次數： 41180

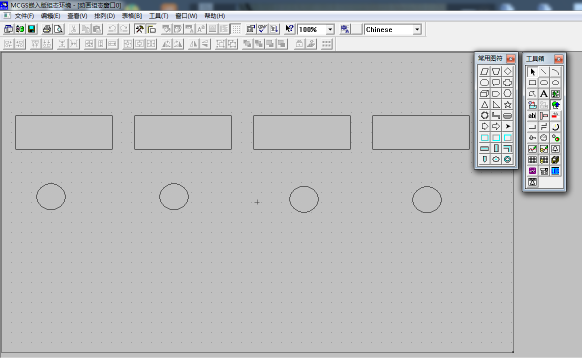

1、通過MCGS嵌入式組態環境進行簡易界面搭建

首先創建了四個數值型和四個開關量型數據，如下圖所示：


MCGS嵌入式組態環境圖

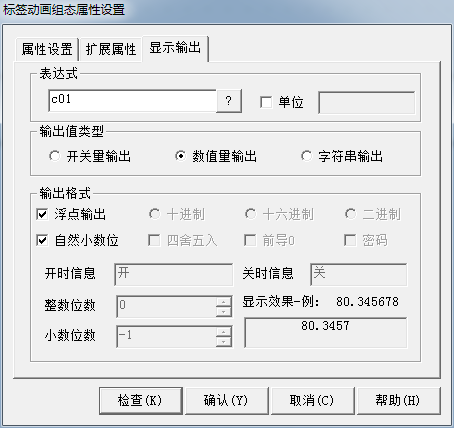

2、數值型屬性編輯界面：


MCGS屬性設置圖


3、開關量型數據屬性編輯界面

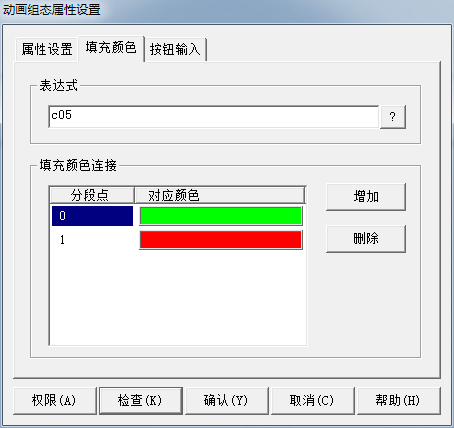

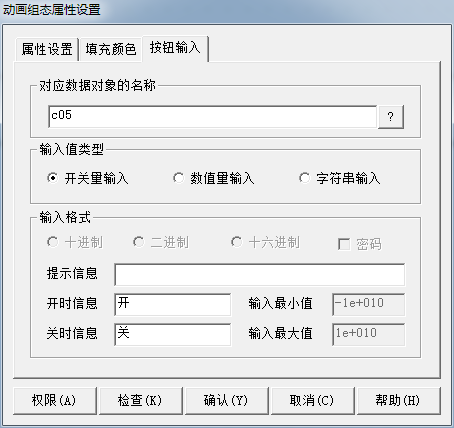

MCGS動態屬性設置圖1

MCGS動態屬性設置圖2

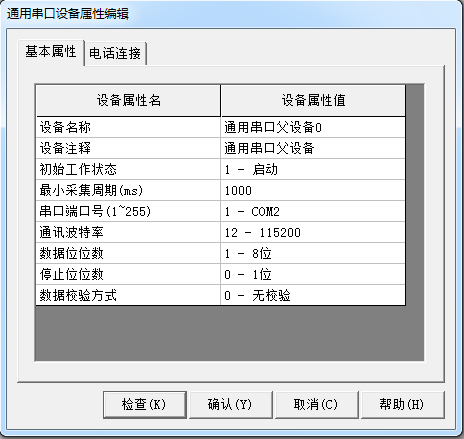

4、MCGS的設備管理中通用串口父設備的屬性編輯


MCGS串口設備屬性編輯圖


5、串口協議選用MCGS中自帶的modbus串口數據轉發設備，設備屬性如下：


modbus串口設備屬性圖


6、GPRS-DTU通過RS485或者RS232與觸摸屏的的串口進行連接


DTU與觸摸屏連接示意圖

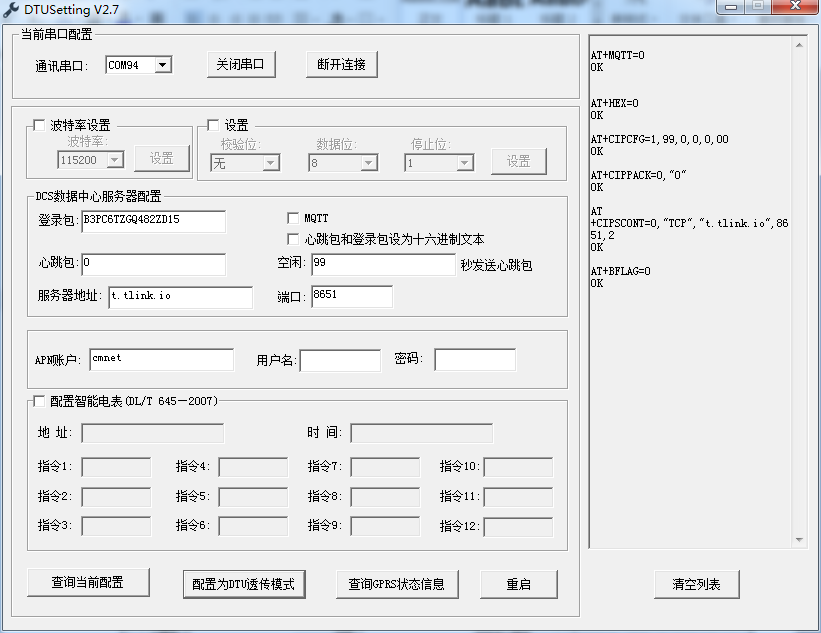

7、GPRS DTU的配置參數如下圖所示


DTU配置參數圖


8、連接上平臺顯示界面如下圖所示


連接物聯網平臺界面圖

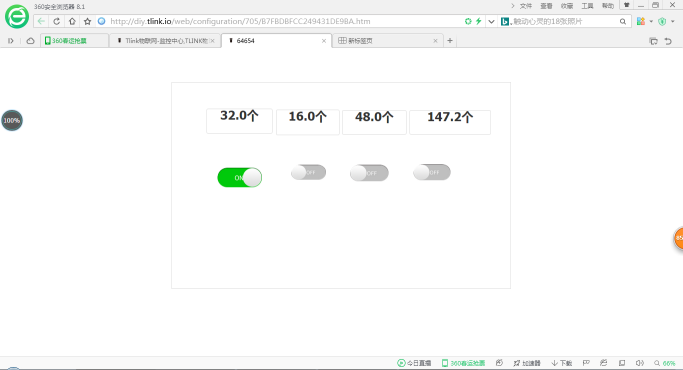

9、使用TLINK平臺搭建的簡易組態界面


tlink.io平臺組態界面圖


以上是使用MCGS嵌入式觸摸屏通過GPRS DTU進行遠程監控的方案，方案內的MCGS組態程序可在拓普瑞官網www.ryd-international.cn的資料下載中心進行下載。
