酒廠酒曲溫度在線監控解決方案

日期： 2022-03-30 15:06:38.0

瀏覽次數： 14795

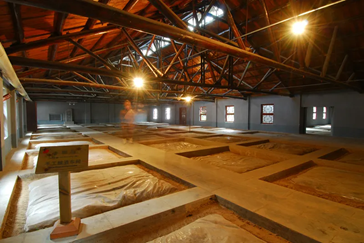

在酒曲發酵過程中,酒曲房的溫度會劇烈變化，以前都是靠人工去檢測酒曲發酵過程中的溫度和環境溫濕度。這種人工檢測酒曲溫度的方法,不但效率低,檢測不準確，而且隨著酒曲房的增多,人工的工作量逐漸增大?，F(xiàn)在大部分酒曲房測量都是用有線方式，存在安裝復雜和布線困難的問題。拓普瑞無線監控系統，能自動檢測發酵過程中酒曲房的溫度變化。

一、酒曲房溫度監控系統組成

為了能檢測酒曲房的溫度變化,并存儲酒曲房的溫度數據,采用lora無線無線組網方案。系統由插入式PT100溫度傳感器、空氣溫濕度傳感器、無線溫度采集器（TP1608）、無線主機（T3）、客戶端軟件組成。

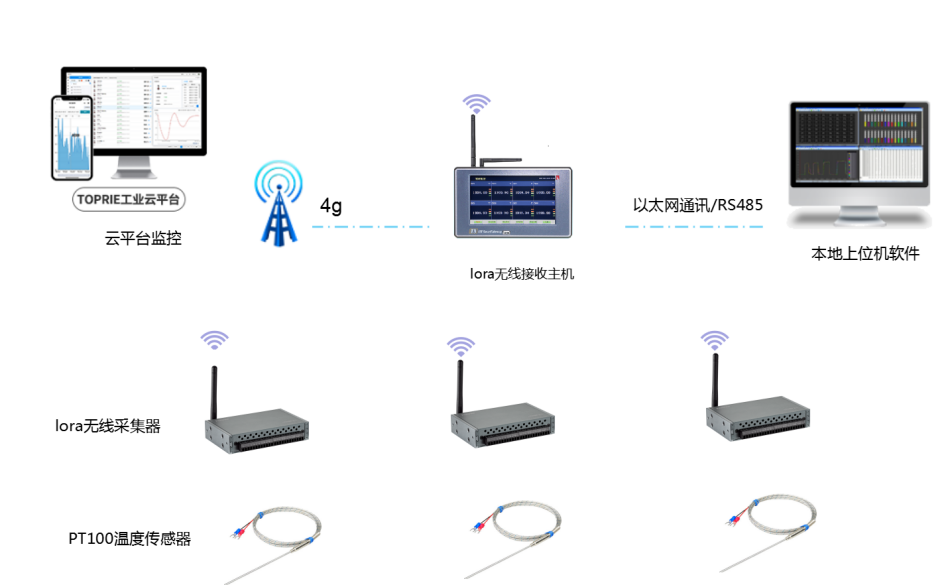

系統結構圖如下：

酒廠酒曲溫度在線監控解決方案

二、系統說明

（1）LoRa數據采集模塊接入插入PT100溫度傳感器和空氣溫濕度傳感器，數據實時采集并LoRa無線傳輸至LoRa數據接收主機，LoRa監控主機最多接收32個LoRa數據采集模塊數據。

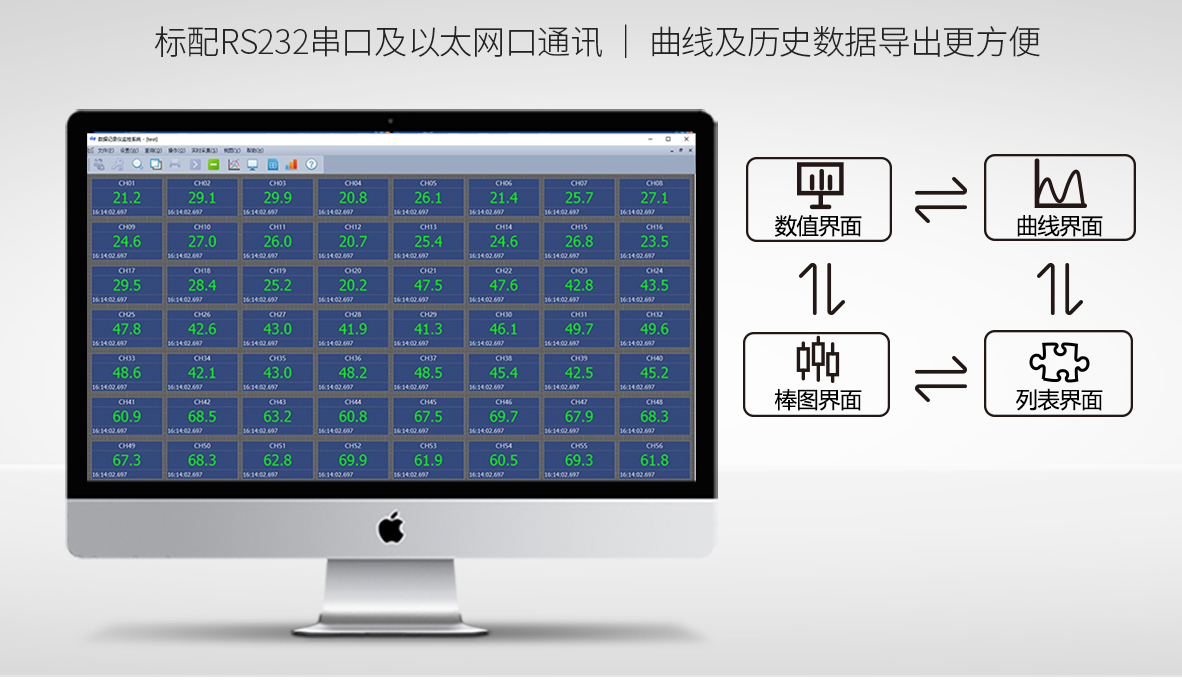

（2）將LoRa監控主機接入到局域網，并分配一個IP地址，數據可以通過局域網傳輸，在電腦端安裝一個監控軟件，數據可以實時在電腦端顯示，同樣也可以設定上下限進行報警，報警方式有：短信/聲光等

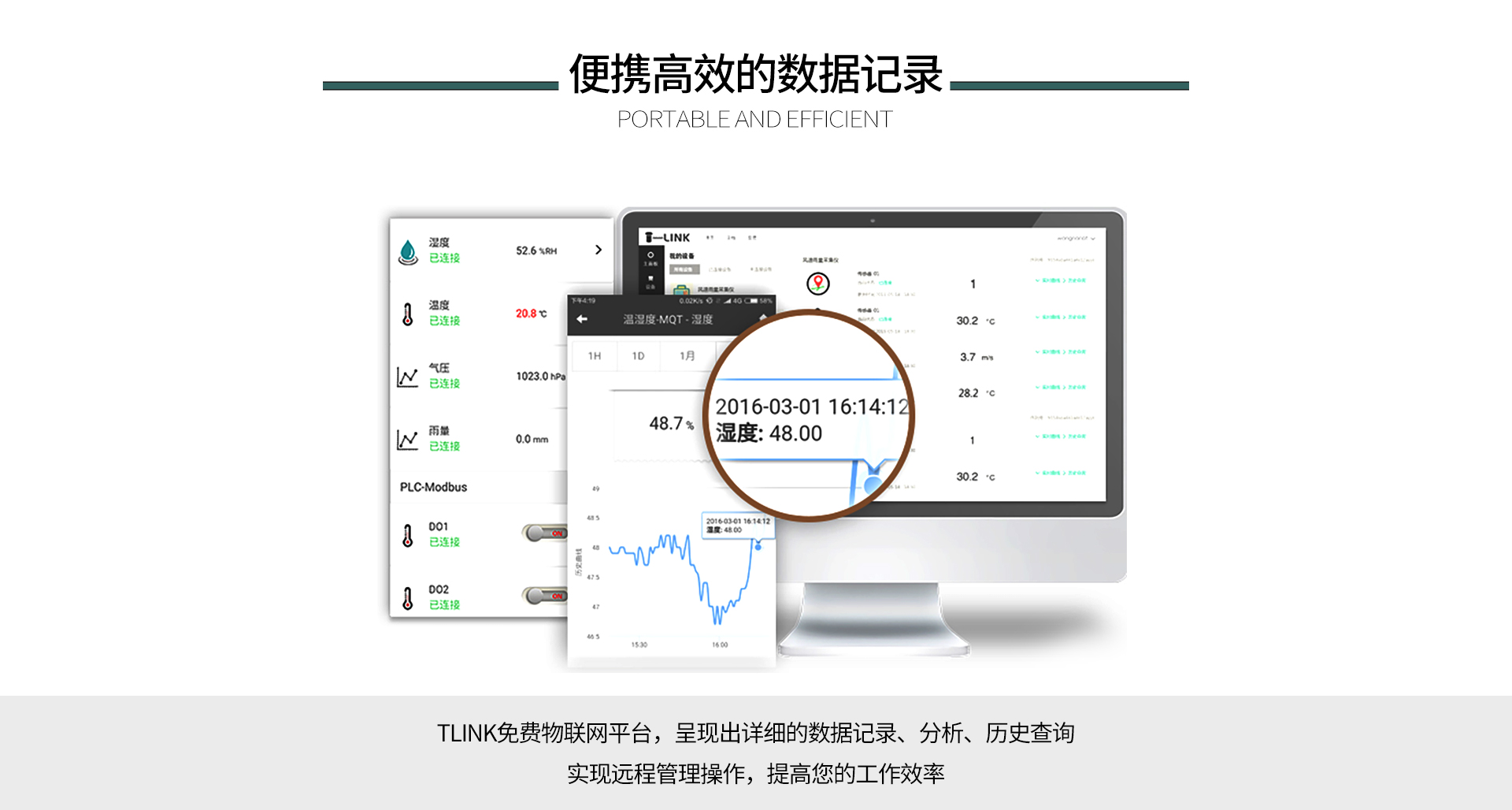

（3）LoRa數據監控主機可通過4G網絡方式鏈接TLINK監控云平臺，實現數據PC端和手機端實時查看，微信、短信、郵件報警推送
