PLC的無線遠程監(jiān)控方案

日期: 2019-12-02 14:41:57.0  作者: 拓普瑞  瀏覽次數: 5644
 瀏覽次數: 5644

一.選擇產品

1.PLC：H1u-1614MT-XP

2.DTU：GPRS DTU



二.設置PLC通訊信息

串口：COM1

協議：MODBUS-RTU從站

波特率：115200

數據位：8位

校驗位：無

停止位：1位

從站地址：1

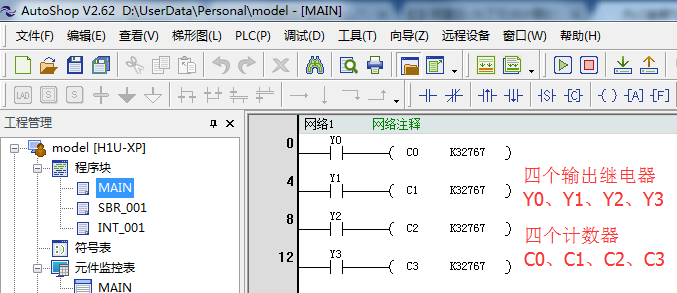

三.PLC編程

簡單例程：控制繼電器次數累積

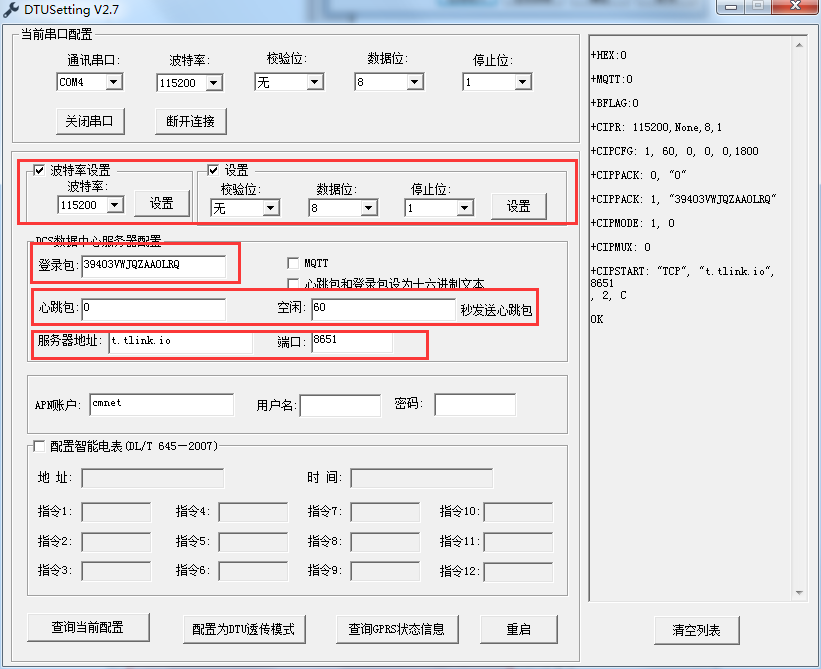

四：配置DTU

波特率：115200

校驗位：無

數據位：8位

停止位：1位

登陸包：設備序列號(平臺獲取)

心跳包：0

空閑：60

服務器地址：t.tlink.io

端口：8651



五.配置讀寫指令

登陸www.tlink.io，先創(chuàng)建設備，之后進行讀寫指令的配置，配置需參考PLC寄存器列表：

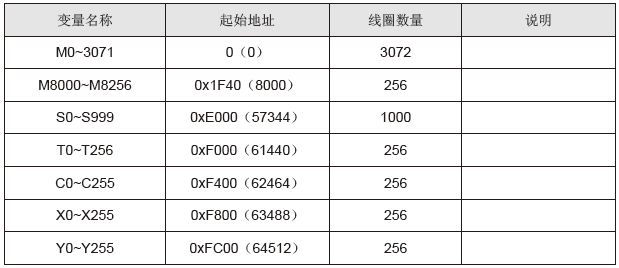

1)位原件編址

PLC內部的位變量，只有2種狀態(tài)0和1。在本PLC中包含M、S，，C，X，Y等變量，地址定義如下圖表：

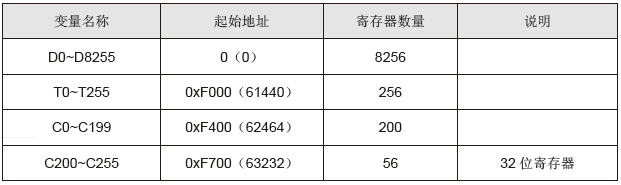

2)寄存器原件編址

寄存器原件：指16位(字)或32位(雙字)變量，在本PLC中，16位變量包含D，T，CO~199;32位變量為C200~255.

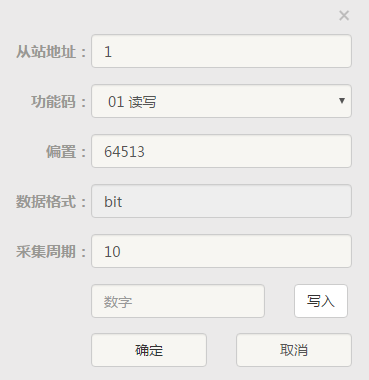

讀寫指令配置如下：


傳感器
 		從站地址 功能碼 偏 制 數據格式 采集周期

Y0

1 01
 		64513
 		bit
 		10
C0 1 03 62465
 		16位有符號數
 		10
Y1 1 01 64514
 		bit 10
C1
 		1 03 62466
 		16位有符號數 10
Y2 1 01 64515
 		bit 10
C2
 		1 03
 		62467
 		16位有符號數 10
Y3 1 01 64516 bit 10
C3 1 03 62468
 		16位有符號數 10

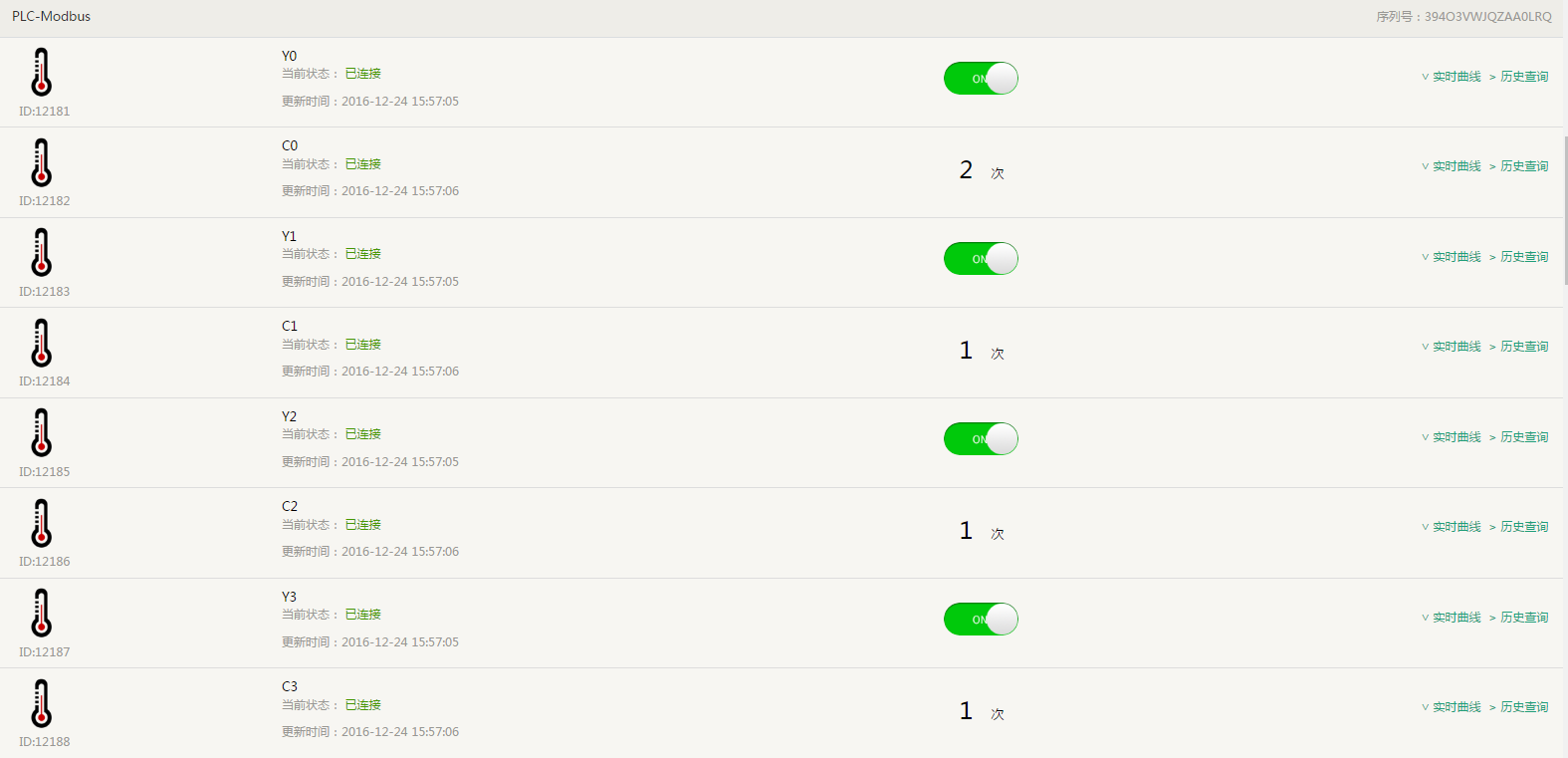

六.配置完成，把PLC和DTU連接好，通電運行。
