拓普瑞成功案例：今麥郎在線監控系統

日期: 2017-03-18 14:24:53.0 作者: 瀏覽次數: 5043

瀏覽次數: 5043

今麥郎在線監控系統組成：

1、硬件設備

高級智能傳感器：檢測環境參數，將環境參數轉換為電子信號

無紙數據記錄儀：獲取傳感器輸出的電子信號，轉換為數值顯示，并存儲數據

物聯網網關：將記錄儀中的數據通過GPRS網絡遠程傳輸?shù)椒?wù)器

2、系統架構

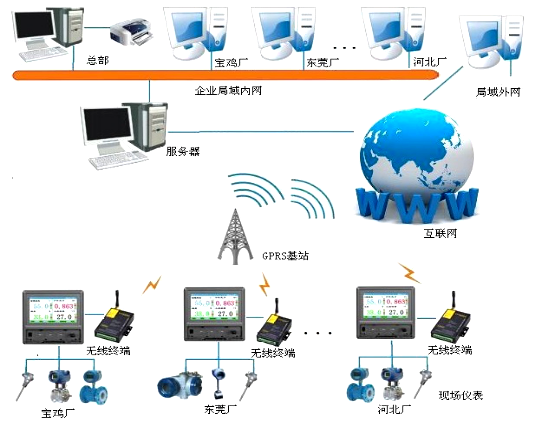

采用設備-服務器-客戶端的模式搭建整個監控系統，結構如圖：


3、服務器

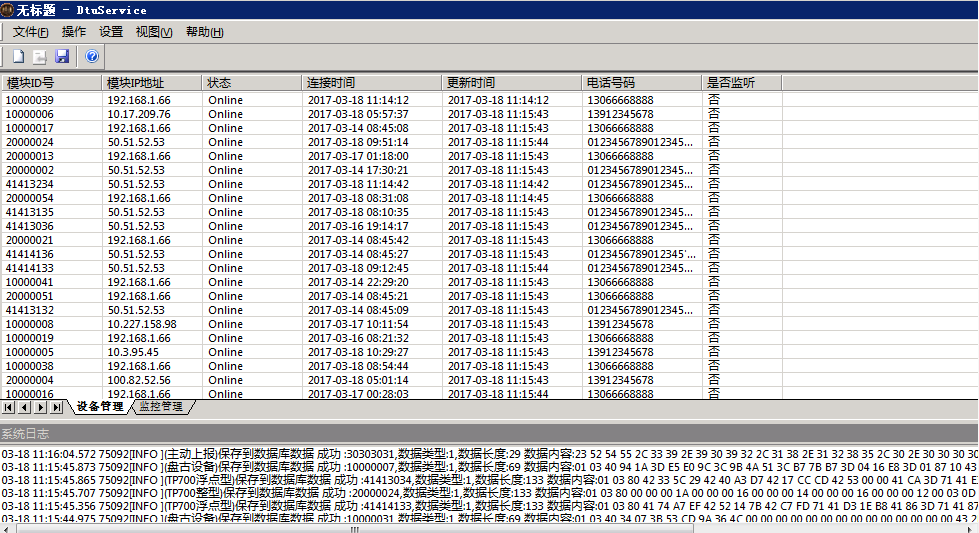

接收并分析處理設備上傳的數據，然后將數據存儲到數據庫并下發到各個客戶端；服務器主界面列出了設備和客戶端的在線情況，也列出了設備運行日志，方便查看各個工廠及設備的工作狀態，有效地提高了工作效率。服務器主界面如圖：


4、實時監測客戶端

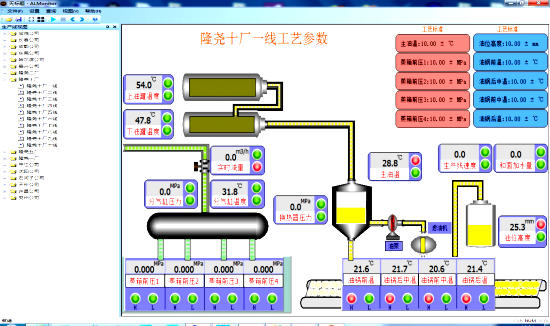

用戶登錄，根據權限獲取相應數據，顯示到主界面上，提供歷史列表、歷史曲線、合格率以及故障率的查詢，并可導出生成報表，如圖：


5、工藝標準配置客戶端

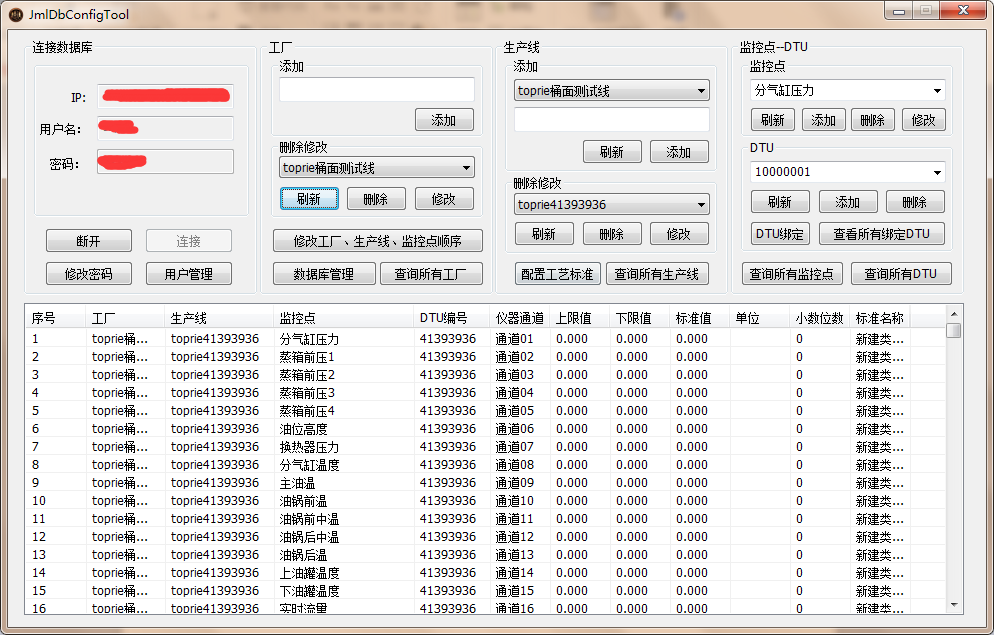

該客戶端實現遠程配置數據庫，將生產工藝標準全套配置到服務器提供參考標準，并實現靈活的增刪工廠、生產線、待檢測點等操作，還可刪除久遠、無用的數據，防止數據量冗余；注：僅管理員以上權限才可登錄使用此客戶端。如圖：



6、監控主界面背景配置客戶端

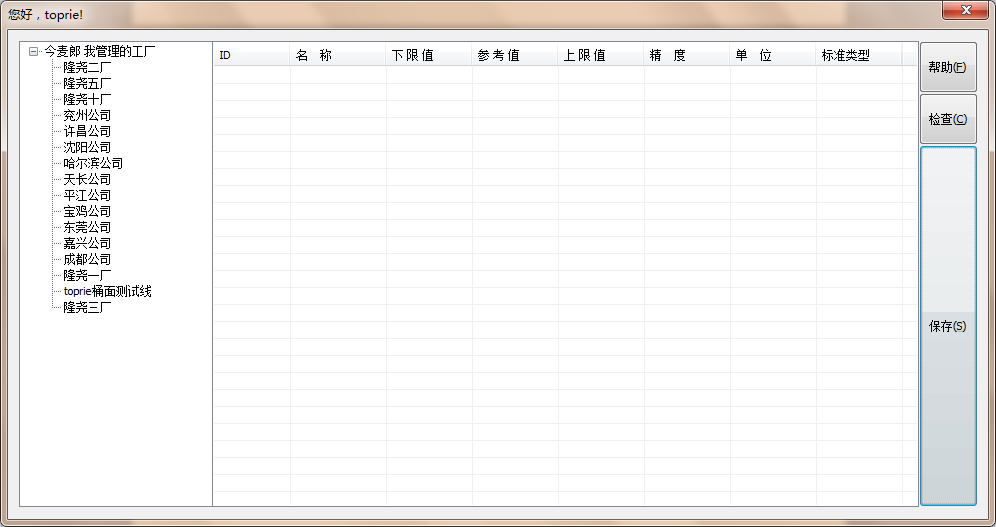

提供對監控窗口視圖的靈活配置，滿足用戶自定義的需求，換言之，是一款自定義圖形的繪圖工具；注：此客戶端僅供管理員以上權限使用。如圖：


本套系統優勢：

1、本系統采用分布式控制結構，依據分散采集數據。集中操作管理，相對獨立的設計思想，綜合運用計算機網絡通信和模糊控制技術，實現了智能控制以及多個設備的聯網監控。

2、所有數據實現無紙化記錄，歷史可查，可根據客戶的需求定制各種分析報表和打印格式，使該系統更加人性化和實用性。

3、真實有效的現場數據給政府、企業的管理上帶來的可追溯、可衡量的標準，降低了管理的難度。

4、實現了防患于未然，該系統會對歷史運行數據和安全警戒值進行掃描判斷，當變化達到臨界值時會自動通過手機短信方式通知用戶，讓用戶及時對設備和安全隱患進行及時處理，做到早發現早處理。

5、良好的功能擴展性，使得該系統能隨時適應客戶需求的變化，做到及時的調整和優化，順應客戶的變化而變化。

6、加密的數據和多層安全保護，讓客戶對數據的管理更加安全可靠，不會擔心數據被劫持和破解。

收效

1、可集中管理各地生產線數據，杜絕因在線管理不到位造成的質量問題，提高產品的市場競爭力；

2、數據可追塑性，可更好的分析產品的質量問題，從根源上提升產品的質量，贏得市場；

3、多手段的報警方式，讓管理者到現場操作迅速及時的發現問題，處理問題，提高生產質量和效率；

4、可以節省現場的人力資源和管理資源；

5、停機是否及時關閉蒸汽；

6、停線是否打油；
