無紙記錄儀TP720的安裝與接線及外形結構

日期: 2019-12-12 13:50:41.0 作者: 瀏覽次數: 8526

瀏覽次數: 8526

無紙記錄儀TP720外形及安裝開孔尺寸

為確保安全，無紙記錄儀接線必須在斷電后進行。

交流供電的儀表，其〨(PG)端是電源濾波器的公共端，有高壓，只能接大地，禁止與無紙記錄儀其它端子接在一起。

本說明給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。

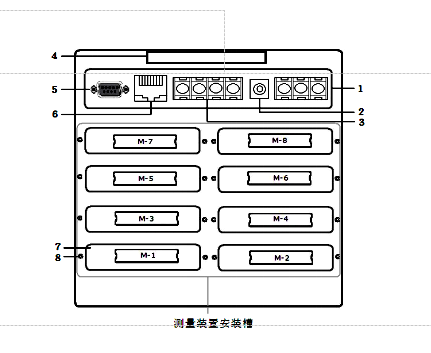

無紙記錄儀TP720接線端子圖

模塊安裝順序是由左下角M1(1～8通道)開始往右M2(9～16通道)再往上面一層左M3往右M4逐層往上的順序最上面左M7右為M8(57～64通道)，繼電器信號輸出模塊一般默認插入M8位置。

1------交流AC85-265V電源輸入端子

2------直流DC24V輸入端子

3------直流DC24V輸出以及485信號輸入端子

此RS485通訊口數據采集模塊外掛擴展輸入接口，不能作為與PC或其它設備通訊用(與其它設備通訊時用9針口的RS485)，DC 24V為外接傳感器供電電源輸出接口。

4------提手

5------RS232、RS485通訊接口第2針為儀表的“RXD”(RS232)，第3針為儀表的“TXD”(RS232)，5針為儀表的通訊“地”;4針為RS485+，9針為RS485-;1為RS485+，6為RS485-。

6------以態網接口

7------測量模組裝置安裝插槽

8------固定測量裝置螺絲

無紙記錄儀TP720的輸入信號接線方式

除了以上信號輸入輸出外，還有溫濕度采集模組(TP1728)，溫濕度采集模組接線信號為數字信號，TP2305溫濕度傳感器有三根線，儀器出廠后，本廠家會將線接好，不用客戶自己另行接線。

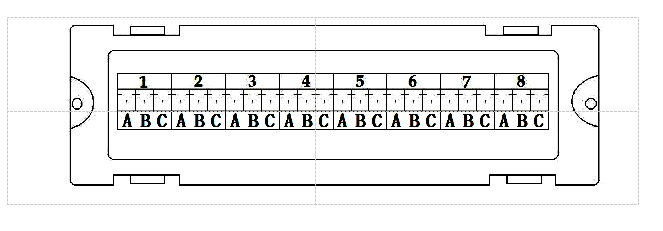

無紙記錄儀TP720輸入信號接線(當接線模塊與采集模塊組裝后，請勿拆開，拆開會導致接線模塊損壞)，以上接線模塊特定。

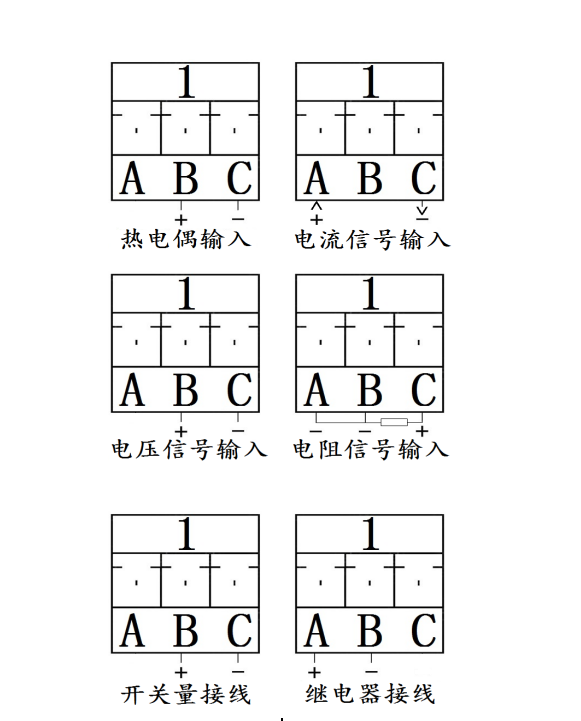

1-8代表八個通道,A、B、C代表一個通道的三個接線端子;

熱電偶信號輸入：B腳接信號輸入正，C腳接信號輸入負;

電流信號輸入：A腳接信號輸入正，C腳接信號輸入負;

電壓信號輸入：B腳接信號輸入負，C腳接信號輸入正;

電阻信號輸入：三線制PT100鉑電阻接A、B、C腳，A與B短接;

開關量信號輸入：B腳接信號輸入正，C腳接信號輸入負;

無紙記錄儀TP720繼電器輸出信號接線及安裝說明

繼電器輸出模塊TP1718本機默認插入無紙記錄儀背后面右上角M-8號槽口，在設置某個通道的上限或下限報警的時候，在參數設置窗口內設置上下限值對應該位置的觸點號(觸點號1對應繼電器模塊通道1號口、觸點8對應8號口，繼電器開關信號輸出口+ -，繼電器為常開型);例：第1通道上限為50，可以設置對應位置觸點為1～8中的任意一個繼電器觸點，第2個通道上限或下限值也同樣可以設置1～8中的任意一個觸點，設完所設定的觸點，當此通道的值超過所設定的上或下限時，上或下限對應觸點的繼電器就會正常動作;同時也可以設置回差值，回差值指的是當繼電器工作后，此通道的值回到限值內的差值繼電器即停止工作(如上限值為50，某通道值已超過50，回差值設定為2，此時此通道對應的繼電器的觸點就會導通，當此通道顯示值小于48時此時此通道對應的觸點繼電器才會斷開停止工作)。
