連接器的生產需要經過很多評估實驗論證,其中有個比較常見的短路溫升測試,其原理就是讓連接器短路同時采集記錄溫度上升變化,如果最高溫度沒有超過指標合格超過則不合格。
實驗的設備:可調直流電源一臺,溫度記錄儀一臺。
測試方式:先將熱電偶利用膠水和催化劑固定在連接器上面,然后連接器接上電源的正負級輸出口,調低電壓,調高電流進入短路狀態。此時連接器的溫度會慢慢上升,記錄儀跟蹤記錄溫度曲線變化,判斷溫度變化是否符合標準。

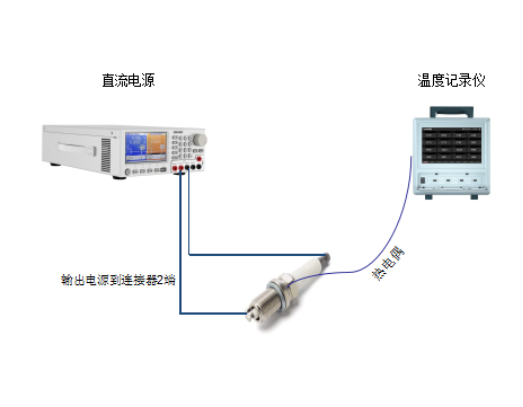

如圖所示:
