消防水池水位、水壓監控方案

日期： 2021-01-19 14:51:25.0

瀏覽次數： 27489

數據記錄儀水位水壓組成圖

系統概述

本系統以數據記錄儀T3為主，壓力、液位傳感器為輔構成。壓力、液位傳感器自帶變送信號輸出可將測出來的數值轉換成模擬信號4~20Ma，數據記錄儀T3接收4~20Ma信號計算出相對應的數值，并通過無線傳輸?shù)接嬎銠C軟件中，軟件自帶保存數據的功能永久的保存到電腦硬盤中。記錄儀本身也自帶保存數據并隨時可用U盤導出的功能，兩邊都有數據保存可靠、安全。

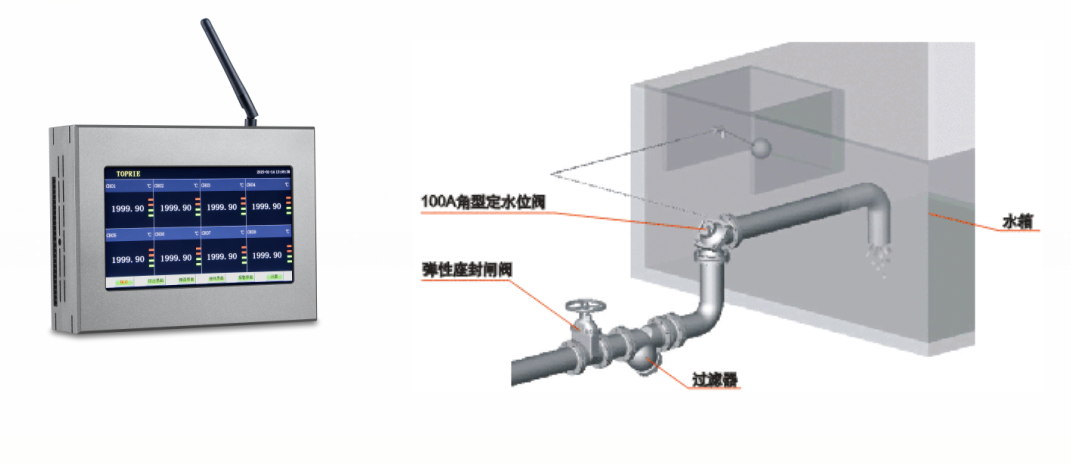

系統示意圖

消防水池水位、水壓監控方案

硬件組成

液位傳感器
投入式液位傳感器是利用液體靜壓力與液體高度成正比的這一原理來測量液位的。該產品采用歐洲進口硅壓阻力敏原件進行精密機械加工，溫度補償、模擬信號處理技術的結晶。主體工藝材料先進，密封固化與外部完全隔離，并配德國專用防雷裝置（可選項），能滿足防雷、防潮、防水、防爆、防塵等惡劣工況要求。

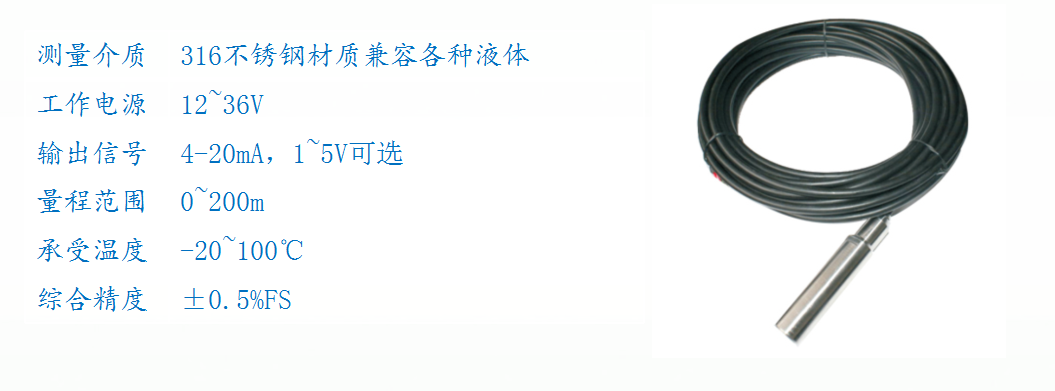

液位傳感器介紹圖
